Cómo leer la anatomía
Las partes de un montacargas forman cinco sistemas conectados: toma de carga, elevación, estabilidad, desplazamiento y control. Nombrar una pieza ayuda; entender qué energía recibe, qué movimiento produce y qué límite protege permite comunicar mejor una condición sin improvisar un diagnóstico.
Las partes de un montacargas cambian con su familia y configuración. Un contrabalanceado sentado, un reach truck y un apilador pueden compartir horquillas, mástil y sistema hidráulico, pero no organizan esos elementos de la misma manera. Esta guía toma como referencia un contrabalanceado para construir el vocabulario base y después muestra las diferencias importantes.
No es un catálogo de refacciones ni un procedimiento de reparación. Su objetivo es que responsables de almacén, compras, seguridad y mantenimiento puedan ubicar una parte, comprender su función, documentar una anomalía observable y consultar el manual correcto. La inspección y el servicio deben adaptarse a modelo, serie, horas, ambiente y recomendaciones del fabricante.

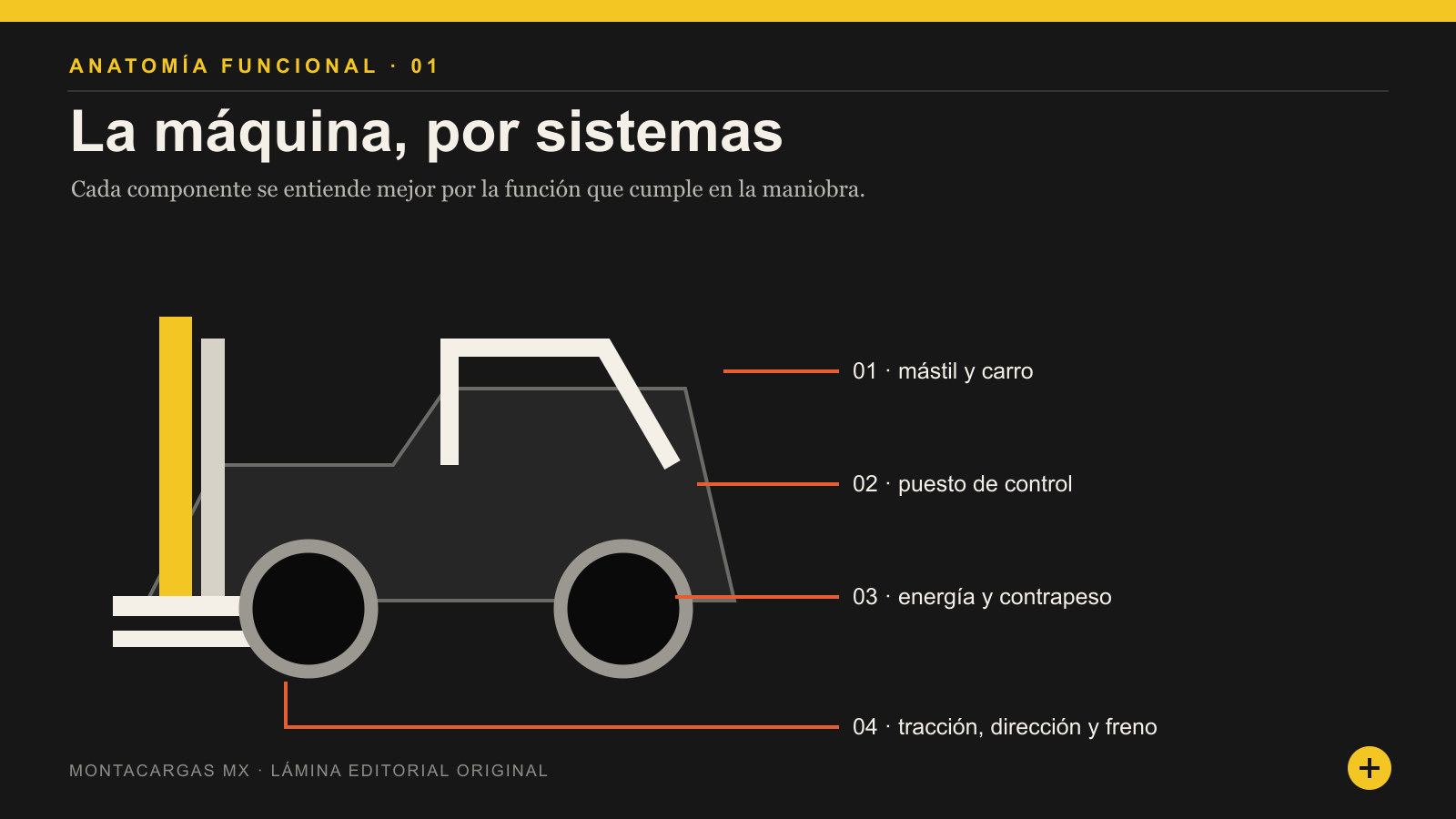

Mapa rápido: 18 partes y su función principal
Anatomía funcional
| Especificación | Valor | Nota |
|---|---|---|
| Horquillas | Entran bajo la tarima y sostienen la carga. | Deben corresponder al carro, longitud y capacidad. |
| Carro portahorquillas | Une horquillas o aditamento con el mástil. | Se desplaza por rodillos y puede tener respaldo. |
| Respaldo de carga | Ayuda a contener ciertos bultos hacia atrás. | No convierte una carga inestable en segura. |
| Mástil | Guía el ascenso y descenso. | Su número de etapas afecta alturas y capacidad residual. |
| Cilindro de elevación | Produce el desplazamiento vertical inicial. | Trabaja con cadenas y rieles según configuración. |
| Cadenas de elevación | Transmiten movimiento al carro. | Son componentes de carga, no simples accesorios. |
| Cilindros de inclinación | Modifican el ángulo del mástil. | Cambian la geometría entre equipo y carga. |
| Chasis | Integra estructura, ejes, energía y puesto. | Soporta esfuerzos y protege componentes. |
| Contrapeso | Ayuda a equilibrar el momento de la carga. | No debe modificarse sin aprobación. |
| Eje de tracción | Transmite par y soporta gran parte de la carga. | Suele estar al frente en contrabalanceados. |
| Eje de dirección | Permite maniobra y oscilación según diseño. | Explica el barrido posterior característico. |
| Llantas | Contactan piso y condicionan adherencia y vibración. | Tipo, diámetro y desgaste forman parte de la configuración. |
| Fuente de energía | Batería, gas LP, diésel u otra aprobada. | Cambia masa, emisiones, autonomía y mantenimiento. |
| Transmisión o motores | Convierten energía en movimiento de las ruedas. | La arquitectura varía entre combustión y eléctricos. |
| Frenos | Controlan velocidad y estacionamiento. | Requieren prueba funcional y condición del piso. |
| Puesto del operador | Reúne mandos, indicadores y sistemas de retención. | No todos los equipos se operan sentados. |
| Guarda superior | Ofrece protección definida por diseño. | No protege contra toda caída ni sustituye carga estable. |
| Placa de datos | Declara identidad y límites de la configuración. | Debe leerse junto con manual y aditamentos. |
1. El conjunto que entra en contacto con la carga
Horquillas o uñas
Una horquilla tiene punta, hoja horizontal, talón y espiga o sistema de montaje. La carga debe apoyarse sobre ambas hojas y acercarse a la cara vertical conforme al procedimiento. Longitud, ancho, espesor, separación y clase de montaje no se eligen solo porque “entren” en la tarima. Una horquilla demasiado corta sostiene mal; una demasiado larga puede alcanzar la carga posterior.
Deformación, diferencia de altura, desgaste del talón, daño en seguros o fisuras son condiciones observables que ameritan evaluación. La tolerancia y el método de medición provienen del fabricante o de la norma técnica aplicable, no de una cifra aislada copiada de otra marca.
Carro portahorquillas y respaldo
El carro se mueve dentro del mástil y proporciona la interfaz para horquillas y aditamentos. Sus barras, seguros y rodillos mantienen posición y guiado. El respaldo de carga se monta cuando la naturaleza de la carga y la configuración lo requieren; ayuda a evitar que objetos compatibles se desplacen hacia el mástil, pero no retiene materiales sueltos ni reemplaza un embalaje adecuado.
Aditamentos
Desplazador lateral, posicionador, pinza para rollo, rotador, push-pull y extensión resuelven tareas específicas. Cada uno añade peso, distancia y conexiones. Por eso debe aparecer en la documentación de capacidad. Montar un accesorio físicamente compatible no demuestra que la combinación sea autorizada.
2. Mástil: la estructura que guía la elevación
El mástil está formado por perfiles o rieles anidados, rodillos, travesaños, cilindros, cadenas y conductos. Su misión no es solo subir: debe guiar, resistir flexión y mantener la geometría dentro de la configuración. En un mástil simplex hay una etapa principal; un dúplex incorpora dos; un tríplex, tres; y existen combinaciones adicionales. Los nombres pueden variar por fabricante.
Más etapas permiten combinar altura elevada con menor altura replegada, pero añaden interfaces y pueden modificar visibilidad y capacidad residual. La selección se hace con cuatro alturas: horquillas a nivel bajo, elevación libre, altura replegada y altura total extendida. Medir solo el último nivel del rack deja sin resolver puertas, vigas, sprinklers y operación dentro de remolques.
Cilindros, cadenas, poleas y rodillos
El cilindro convierte presión hidráulica en desplazamiento. Según el mástil, puede elevar primero el carro durante la elevación libre y después desplazar rieles internos. Las cadenas pasan por poleas y transmiten movimiento; los rodillos guían las secciones. Una cadena es parte del camino de carga. Tensión, lubricación, anclajes y alargamiento se revisan con el procedimiento técnico correspondiente.
Los rodillos no solo “hacen que deslice”. Mantienen alineación y holguras. Una variación de posición, ruido o movimiento desigual puede originarse en varios componentes; se documenta sin afirmar desde fuera cuál falló. Conoce el recorrido completo en la guía del sistema hidráulico.
3. Chasis, contrapeso y estructura de estabilidad
El chasis es la base estructural. Integra bastidor, ejes, compartimiento de energía, contrapeso y puesto. En un contrabalanceado, la carga al frente produce un momento alrededor del eje delantero; la masa posterior y la geometría ayudan a mantener el centro de gravedad combinado dentro de la base estable. El contrapeso no es un lastre intercambiable: forma parte de la configuración calculada.
En algunos eléctricos, la batería contribuye a la masa de equilibrio. Eso no significa que cualquier batería del mismo voltaje sea válida: dimensiones, peso mínimo y máximo, sujeción y conector se especifican. Una batería demasiado ligera o mal asegurada afecta estabilidad y daños por movimiento.
4. Ejes, ruedas, llantas y dirección
En muchos contrabalanceados, las ruedas delanteras soportan la carga principal y reciben tracción; las traseras dirigen. Al girar las ruedas posteriores, la cola del equipo barre hacia fuera. Este comportamiento permite al frente acercarse al rack, pero crea una zona de riesgo lateral que no existe de la misma forma en un automóvil.
El eje trasero suele oscilar para mantener contacto con pisos desiguales y actúa como un punto de apoyo en el modelo del triángulo de estabilidad. Baches, juntas, pendientes y giros desplazan el centro combinado. Por eso el estado del piso es parte de la selección, no solo del mantenimiento del edificio.
Las llantas pueden ser cushion, sólidas resilientes, neumáticas u otras variantes. Diámetro, compuesto, dibujo, presión cuando aplica y desgaste afectan altura, adherencia, vibración y estabilidad. Cambiar a un tipo “parecido” sin verificar especificación puede alterar el comportamiento y la capacidad del conjunto.
5. Fuente de energía y tren motriz
Montacargas eléctricos
La batería entrega corriente a controladores y motores. Puede existir un motor de tracción por eje o rueda y otro para la bomba hidráulica. El controlador regula par, dirección y frenado regenerativo según diseño. Contactores, fusibles, sensores, cableado, conector y cargador forman un sistema que debe coincidir en voltaje, química y protocolo.
Montacargas de combustión
Motor, admisión, escape, enfriamiento, combustible, transmisión y diferencial convierten diésel, gas LP o gasolina en movimiento. Un convertidor de par o transmisión hidrostática puede reemplazar la relación directa que un conductor espera de un automóvil. La bomba hidráulica recibe potencia del motor o de un accionamiento dedicado.
La fuente de energía afecta emisiones, ventilación, ruido, calor, mantenimiento y disponibilidad. No basta mirar el tanque o la batería para decidir dónde puede usarse el equipo: el centro de trabajo debe evaluar contaminantes, incendio, infraestructura, turnos y clasificación del área.
6. Frenos y controles de desplazamiento
El sistema puede combinar freno de servicio, freno de estacionamiento, frenado por inversión controlada, regeneración eléctrica o frenos húmedos, según modelo. Cada mecanismo tiene una función. El freno de estacionamiento no sustituye el de servicio; la regeneración no garantiza la misma respuesta con batería, pendiente o falla diferentes.
Pedal de aceleración, selector de dirección, volante o timón, freno y, en algunos equipos, pedal de aproximación coordinan desplazamiento. La familiaridad con una marca no autoriza a asumir la lógica de otra. Antes de operar se identifican mandos, indicadores y procedimiento del equipo asignado.
7. Puesto del operador
El puesto incluye acceso, escalones, asideros, asiento o plataforma, sistema de retención, mandos, tablero y visibilidad. Sensores de presencia pueden limitar tracción o funciones hidráulicas si el operador abandona la posición. Esos interbloqueos son ayudas; nunca se anulan para mantener una maniobra.
Los controles hidráulicos pueden ser palancas mecánicas, minipalancas electrohidráulicas o joysticks. Los símbolos y el orden deben consultarse en la máquina. El claxon, luces, alarma, cámara o luz de zona mejoran comunicación o percepción en determinados escenarios, pero no sustituyen separación física, reglas de circulación y contacto visual.
8. Dispositivos de protección y sus límites
La guarda superior está diseñada para ofrecer protección frente a determinados objetos que caen. Sus aberturas permiten visibilidad y no detienen todo material pequeño. El respaldo de carga actúa en condiciones específicas. El cinturón o sistema de retención busca mantener al operador dentro de la zona protegida durante ciertos eventos. Ninguno autoriza viajar bajo una carga elevada o aceptar una tarima dañada.
Un extintor, paro de emergencia, interruptor de presencia o desconector de batería se instala y usa según el diseño y el análisis del centro. El equipo de protección personal responde a riesgos residuales de la actividad; no corrige falta de mantenimiento ni un pasillo sin control peatonal.
9. Placa de datos, etiquetas y horómetro
La placa vincula identidad con límites. Modelo y serie permiten localizar manual, refacciones y campañas del fabricante. Capacidad, centro y altura se leen como una condición conjunta. El peso de servicio interviene al revisar pisos, muelles, plataformas y transporte. Los aditamentos deben coincidir con la configuración declarada.
El horómetro registra tiempo según la lógica del equipo: llave activa, motor encendido, tracción o bomba, por ejemplo. No debe asumirse que dos horómetros representan la misma intensidad. Sirve para programar mantenimiento cuando se interpreta con calendario, turnos, ambiente y recomendaciones del fabricante. Aprende la lectura completa en cómo leer la placa de datos.
Cómo cambia la anatomía según el tipo
Mismas funciones, arquitecturas distintas
| Criterio | Opción A | Opción B |
|---|---|---|
| Contrabalanceado | Horquillas al frente, contrapeso posterior, dirección frecuente atrás. | Maniobras generales con espacio de giro. |
| Reach truck | Mástil o carro alcanza la carga entre patas de apoyo. | Racks altos y pasillos más estrechos sobre pisos compatibles. |
| Apilador | Operador a pie o plataforma, mástil compacto y patas de apoyo. | Apilado definido con menor huella. |
| Order picker | La plataforma del operador se eleva para preparación. | Cambian puesto, protección y procedimiento. |
| Telescópico | Pluma extensible con aditamentos. | Alcance horizontal y terreno requieren tablas específicas. |
| Patín hidráulico | Bomba manual, ruedas y horquillas de baja elevación. | Traslado horizontal; no sustituye un mástil para apilar. |
La palabra “mástil” tampoco describe una pieza única. En un reach, la extensión puede producirse mediante pantógrafo o movimiento del mástil. En un telescópico, una pluma reemplaza el conjunto vertical convencional. En un patín no existe contrapeso posterior equivalente: ruedas de carga y geometría soportan la tarima a poca altura.
Cómo reportar una condición sin diagnosticar
Un reporte que ayuda al técnico
- Identificación Modelo, serie, número interno y horómetro.Evita confundir equipos similares.
- Ubicación Parte exacta y lado desde la posición del operador.Usa foto general y detalle si el procedimiento lo permite.
- Condición Fuga, deformación, ruido, juego, testigo o respuesta observada.Describe; no afirmes una causa sin prueba.
- Momento Al arrancar, girar, elevar, inclinar, frenar o con temperatura.Permite reproducir la condición de forma controlada.
- Carga Sin carga o con peso conocido, centro y altura.Nunca repitas una maniobra insegura para demostrarla.
- Acción Equipo detenido, aislado y aviso realizado.Registra quién decidió el retorno al servicio.
La NOM-006-STPS-2023 requiere revisión visual y prueba funcional al inicio de la jornada, según aplique, de controles, dispositivos de seguridad, sistemas hidráulicos, eléctricos, neumáticos o de combustión, señales y estructura. También exige un programa específico de revisión y mantenimiento con registros. La lista diaria detecta; no reemplaza el mantenimiento técnico.
Preguntas frecuentes sobre componentes
¿La batería siempre funciona como contrapeso?
Contribuye a la masa de equilibrio en muchos eléctricos, pero la arquitectura completa determina su función. Debe respetarse el rango de peso y sujeción especificado. No se instala una batería más pesada para aumentar capacidad.
¿El respaldo de carga es obligatorio en todos los casos?
Depende del equipo, la carga y las exigencias aplicables. Si está previsto en la configuración, retirarlo cambia protección, altura y posiblemente capacidad. La decisión debe basarse en fabricante y evaluación, no en mejorar visibilidad de forma improvisada.
¿Cómo se llama la parte que sube las horquillas?
No es una sola pieza. El cilindro genera desplazamiento; el mástil guía; cadenas y poleas transmiten; el carro sostiene las horquillas. Nombrar el conjunto evita atribuir toda condición al cilindro.
Conclusión: una anatomía conectada
Un montacargas no se entiende como una suma de piezas. Horquillas, carro y mástil toman y elevan; hidráulica produce movimiento; chasis, contrapeso y ejes administran fuerzas; energía y tren motriz desplazan; controles y dispositivos permiten gobernar el sistema. Una modificación o falla en una capa puede cambiar las demás.
Para seleccionar o inspeccionar, identifica primero la función y después la parte. Relaciona siempre componente, configuración, placa y manual. Esa disciplina convierte el vocabulario técnico en decisiones comprobables, sin fingir experiencia ni convertir una observación en diagnóstico.
Cómo se conectan los cinco sistemas durante una maniobra
Al aproximarse a una tarima, el tren motriz controla velocidad y el eje de dirección orienta el chasis. Las horquillas se alinean mediante posición del equipo, separación y, si existe, desplazador. Cuando entran, el carro recibe la carga; mástil, cadenas y cilindro forman el camino vertical; chasis, eje delantero y contrapeso administran el momento. El operador gobierna todo desde mandos que traducen una intención en energía eléctrica, mecánica e hidráulica.
Durante el traslado, la función principal ya no es elevar, sino conservar la carga baja, la adherencia y la trayectoria. Llantas reciben irregularidades; frenos disipan energía; dirección mueve la parte trasera; sistema de retención y guarda protegen dentro de sus límites. Al depositar, hidráulica vuelve a dominar, pero estabilidad depende de que chasis esté alineado y el rack soporte la carga.
Partes internas que no aparecen en un diagrama exterior
Detrás de la carrocería existen bombas, filtros, válvulas, arneses, controladores, contactores, fusibles, convertidores, radiadores, ventiladores y sensores. No todos están presentes en todas las máquinas. Su posición responde a enfriamiento, protección, centro de gravedad y acceso de servicio. Una tapa no es un espacio de almacenamiento: objetos sueltos pueden interferir con ventilación o componentes.
En un eléctrico, el controlador mide demandas y gobierna motores; el sistema de gestión de batería puede limitar potencia por temperatura o estado de carga. En combustión, sensores y unidad de control gestionan motor y emisiones; transmisión lleva potencia al diferencial. Un testigo no identifica automáticamente la pieza dañada: señala que el sistema detectó una condición y el manual define la respuesta.
Mangueras, cables y cadenas: rutas que también se mueven
Las mangueras que alimentan aditamentos suben con el carro mediante poleas, carretes o guías. Deben flexionar sin rozar, pellizcarse ni invadir visibilidad. Cables eléctricos de sensores pueden acompañar el mismo recorrido, pero requieren separación y radios específicos. Una reparación que cambia longitud o ruta puede crear tensión al llegar a máxima altura.
Las cadenas trabajan en pares o conjuntos y comparten carga. Sustituir solo un elemento puede dejar diferencias de longitud o desgaste; el manual determina política. Anclajes, tuercas, poleas y pasadores también forman parte del sistema. Limpiar no significa retirar lubricación ni usar productos incompatibles.
Altura libre, altura replegada y visibilidad
La elevación libre es el ascenso del carro antes de que el mástil aumente su altura exterior, según la configuración. Es útil dentro de remolques y bajo techos. Un cilindro central de elevación libre puede ocupar parte del campo visual; diseños de visión amplia colocan canales, cadenas y cilindros para reducir obstrucción. Ninguna arquitectura elimina puntos ciegos.
Altura replegada decide si cruza una puerta; altura extendida, si conserva separación con techo e instalaciones. El respaldo de carga y el bulto pueden superar la altura del carro. Por eso el plano debe considerar la silueta completa en todas las etapas, no solo la punta de las horquillas.
Sistemas de seguridad activa y pasiva
La protección pasiva incluye estructura, guarda, respaldo y sistema de retención. La activa puede incluir presencia, control de velocidad, limitación de inclinación o elevación y monitoreo de estabilidad. La telemática registra impactos, accesos u horas; cámaras y sensores ayudan a percibir. Cada ayuda tiene condiciones y tiempos de respuesta definidos.
No se debe vender una tecnología como “antivuelco” absoluta. Una función puede reducir velocidad al girar o limitar un movimiento, pero no corrige una carga fuera de placa, piso colapsado o conducción incompatible. La descripción debe usar el nombre y alcance del fabricante.
Componentes que se desgastan y componentes que se dañan
Llantas, frenos, rodillos, cadenas, bujes y sellos tienen desgaste esperado, pero una tasa acelerada puede indicar alineación, piso, contaminación o uso. Horquillas, chasis y guarda no se “consumen” de la misma forma: deformación, soldadura no autorizada o impacto requieren evaluación estructural. Pintura raspada no equivale a grieta, aunque puede ocultarla.
Separar desgaste, daño y falla mejora la decisión. Desgaste es pérdida gradual medida contra criterio; daño es alteración por impacto, calor o intervención; falla es pérdida de función. Los tres pueden coexistir. El técnico registra evidencia y compara especificaciones antes de reparar o sustituir.
Qué información pedir al comprar una refacción
Empieza con fabricante, modelo completo, serie y fecha o rango de producción. Añade código de la pieza si puede leerse, medidas controladas y posición. En mástil, identifica modelo, altura y número de etapas; en batería, voltaje, capacidad, química, peso y conector; en llanta, medida, tipo, compuesto y rin.
Una pieza “compatible” debe demostrar equivalencia de material, dimensión, capacidad, conexión y desempeño. El precio menor no compensa una especificación incierta en frenos, dirección, horquillas, cadenas o hidráulica. Conserva factura, lote y responsable de instalación cuando la trazabilidad sea relevante.
Nomenclatura mexicana y términos de fabricante
En piso se dice uña, torre, jaula, llanta, volante o palanca; en manual aparecen horquilla, mástil, guarda superior, neumático, dirección y distribuidor. Ambos vocabularios pueden convivir si el reporte incluye el término técnico. “Pato” suele referirse a patín hidráulico, no a un apilador ni a un montacargas.
Los nombres en inglés también aparecen en placas: carriage, overhead guard, load backrest, side shifter, mast, steer axle. Un glosario interno con fotografía del equipo real reduce errores al solicitar una pieza o dar una instrucción. Evita traducir literalmente cuando el fabricante usa una denominación estable.
Capas de una inspección bien diseñada
La primera capa es visual: daños, fugas, piezas sueltas, etiquetas y condición general. La segunda es funcional: mandos, frenos, dirección, alertas e hidráulica en las condiciones indicadas. La tercera es periódica y técnica: mediciones, tolerancias, lubricación, ajuste y diagnóstico. La cuarta ocurre después de reparación: prueba, registro y retorno autorizado.
Cada capa tiene responsable y herramientas. Una persona operadora no debe medir presión o espesor si no forma parte de su formación y procedimiento; un técnico no debe asumir que conoce la ruta peatonal. La información se integra para que la máquina, la tarea y el sitio sean coherentes.
Quién necesita conocer qué parte
Compras necesita placa, capacidad residual, mástil, energía, llantas y servicio. Operación necesita mandos, visibilidad, límites, carga y ruta. Mantenimiento necesita modelo, serie, diagramas, intervalos, puntos de medición y piezas. Seguridad conecta dispositivos, procedimientos, personas y área. Un inventario común evita que cada departamento describa una máquina diferente.
Asigna un código interno visible sin cubrir etiquetas. En la ficha coloca fotografía lateral y frontal, nombres de partes, configuración y documentos. Cuando cambie una horquilla o aditamento, actualiza ficha, placa y procedimiento antes de liberar. El control de cambios es parte de la anatomía administrativa del equipo.
Para capacitación, usa el equipo real apagado y asegurado para localizar partes, seguido del manual y una evaluación. No conviertas un diagrama genérico en instrucción de operación. El objetivo es que la persona identifique una condición y sepa detener y avisar, además de comprender los mandos autorizados.
Al comparar flota, registra qué partes son comunes y cuáles específicas. La estandarización puede simplificar cargadores, llantas y refacciones, pero no debe ocultar diferencias de capacidad o control. La interoperabilidad se demuestra por número y especificación, no por color o marca.
