La lectura correcta en una frase
Una placa de datos describe una configuración concreta. La carga solo es compatible cuando su peso, centro de gravedad, altura requerida y aditamento coinciden con los límites mostrados para ese equipo. Si la placa falta, no se lee o no corresponde a la configuración, la decisión segura es detenerse y pedir el dato correcto.
La placa de datos de un montacargas —también llamada placa de capacidad o placa de identificación— concentra los límites que no deben adivinarse. Puede indicar modelo, serie, peso del equipo, fuente de energía, tipo de montacargas y, sobre todo, combinaciones de capacidad, centro de carga y altura de elevación. La disposición cambia entre fabricantes y familias, pero el principio no: los valores se leen juntos.
Este artículo enseña a interpretar la información para compras, supervisión e inspección documental. No autoriza una maniobra, no reemplaza el manual ni permite recalcular una placa alterada. La capacidad válida es la declarada por el fabricante o por la entidad competente para la configuración real.
Los siete controles que conviene hacer, en orden
Lectura sin atajos
- 1. Identifica el equipo Compara modelo y número de serie con el montacargas y su manual.Una placa de otro equipo no sirve aunque la capacidad anunciada parezca igual.
- 2. Confirma la configuración Revisa mástil, horquillas y aditamentos declarados.Un desplazador, pinza o posicionador añade peso y puede alejar el centro.
- 3. Conoce la carga Obtén el peso total, incluyendo tarima, envase y accesorios.No uses estimaciones visuales cuando el margen sea pequeño.
- 4. Ubica el centro real Mide desde la cara vertical de las horquillas hasta el centro de gravedad.Una carga larga o irregular no tiene por qué concentrar su peso en la mitad geométrica.
- 5. Define la altura Determina el nivel más alto al que se colocará la carga.La capacidad residual puede disminuir conforme aumenta la elevación.
- 6. Cruza la fila correcta Busca la combinación que cubra simultáneamente peso, centro y altura.No mezcles el mejor dato de tres filas distintas.
- 7. Verifica el entorno Confirma peso total sobre piso, muelle, remolque o elevador.Suma el peso del montacargas y el de la carga transportada.
Capacidad: qué significa realmente el número grande
“2.5 toneladas” suele usarse como abreviatura comercial, pero no significa que el equipo pueda elevar cualquier objeto de 2,500 kg en cualquier condición. La capacidad indicada corresponde a un centro de carga, una altura y una configuración. Al cambiar cualquiera de esas variables, la capacidad disponible puede cambiar.
El manual Crown SH/SHR, por ejemplo, muestra tablas donde la capacidad disminuye al aumentar la altura y vuelve a disminuir cuando el centro de carga se aleja. El propio manual advierte que una placa de ejemplo no aplica al equipo del lector. Esa distinción es esencial: una ilustración sirve para aprender la lógica, nunca para autorizar una carga.
Centro de carga: la distancia que cambia el equilibrio
El centro de carga horizontal se mide, en términos prácticos, desde la cara vertical de las horquillas hasta el centro de gravedad de la carga. En una tarima homogénea y simétrica, el centro puede aproximarse a la mitad de la profundidad. En un rollo, un motor, un contenedor parcialmente lleno o una pieza con salientes, la distribución puede ser muy diferente.
Alejar el centro aumenta el momento respecto del eje delantero. Por eso dos bultos del mismo peso pueden exigir capacidades distintas. La explicación física ayuda a detectar un riesgo, pero una fórmula simplificada no incorpora todos los límites estructurales, de mástil, llantas, inclinación o aditamento. Úsala para comprender, no para fabricar una capacidad que la placa no declara.
Altura: máxima elevación no equivale a capacidad máxima
Una placa puede presentar más de una altura con capacidades diferentes. La fila adecuada es la que cubre la altura real de colocación, no la altura “promedio” de la operación. También conviene distinguir la altura máxima de elevación, la altura total con el mástil extendido, la altura replegada y la elevación libre. Son especificaciones distintas.
Al comparar un equipo para racks altos, pide la capacidad residual en el nivel superior con las horquillas y el aditamento cotizados. Un folleto que anuncia capacidad nominal y altura máxima por separado no demuestra que ambas estén disponibles al mismo tiempo.
Peso del montacargas: el dato olvidado
El peso de servicio no es capacidad de carga. Indica cuánto pesa la máquina en la configuración descrita, normalmente bajo condiciones que el fabricante precisa. Para saber la carga transmitida a un muelle, remolque, piso o elevador, se debe considerar el peso del equipo más el de la carga y revisar cómo se distribuye. La placa puede además especificar el peso con una batería determinada; cambiarla sin verificar compatibilidad afecta masa y estabilidad.
Aditamentos: cuándo la placa deja de representar el equipo
Un side shifter, una pinza para rollos, un rotador o un posicionador de horquillas cambia la combinación. Añade masa delante del eje y puede modificar la distancia desde el carro hasta el centro de la carga. La placa debe identificar el aditamento o existir documentación de capacidad para esa configuración. Retirarlo tampoco autoriza a improvisar una nueva cifra.
Campos frecuentes y la pregunta correcta
| Especificación | Valor | Nota |
|---|---|---|
| Modelo y serie | ¿La placa pertenece a esta máquina? | Comparar con chasis, manual y registros. |
| Capacidad | ¿Para qué centro y altura aplica? | Leer la fila completa. |
| Centro de carga | ¿Dónde está el centro real del bulto? | Considerar forma y distribución. |
| Altura | ¿La fila cubre el nivel requerido? | Usar la condición más exigente. |
| Peso del equipo | ¿La superficie soporta equipo más carga? | Revisar también reparto y condiciones del piso. |
| Mástil y aditamento | ¿Coinciden con lo instalado? | Detener si existe discrepancia. |
| Tipo de energía o protección | ¿Es compatible con el área? | Validar con la evaluación del centro de trabajo. |

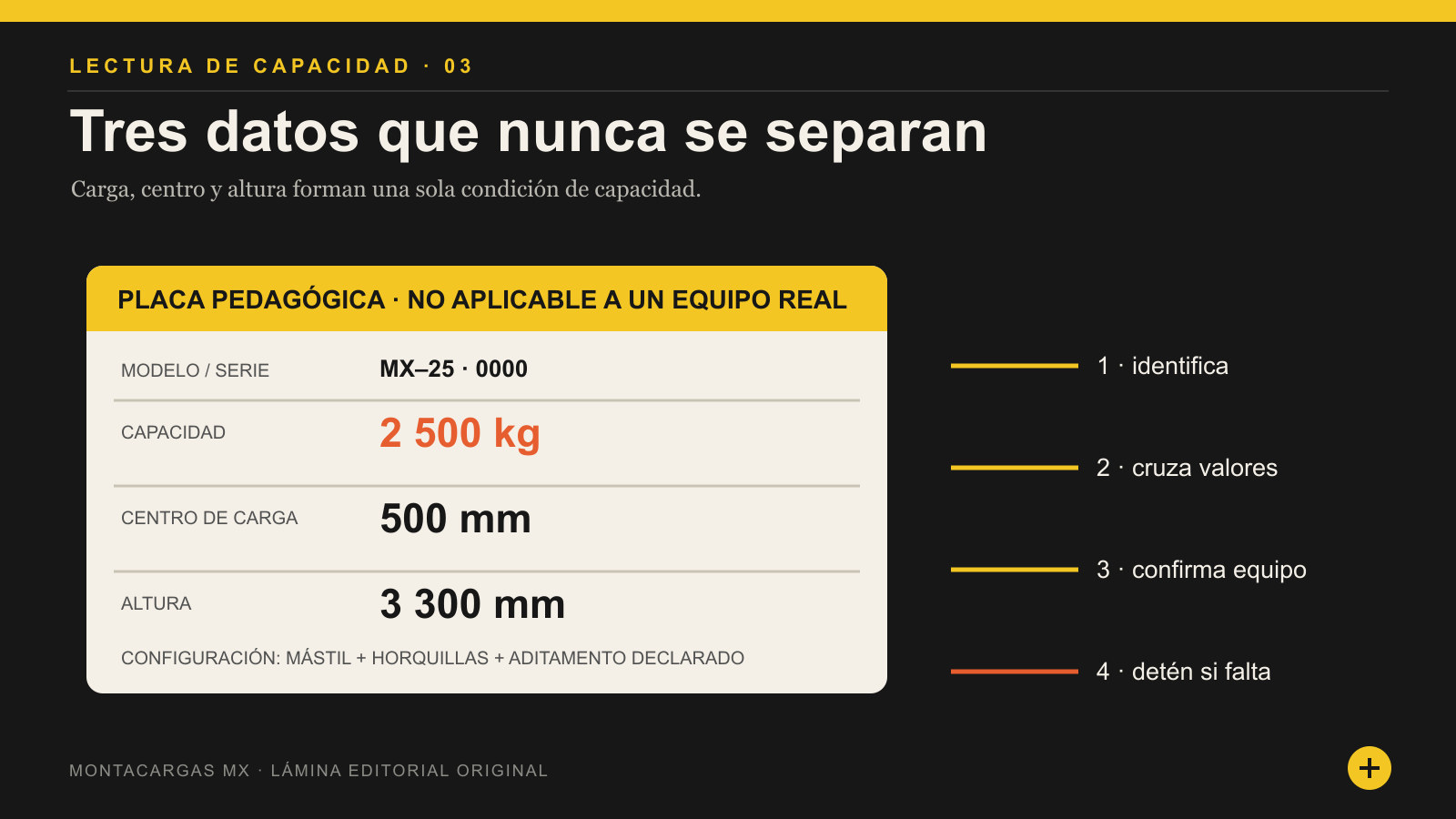

Ejemplo completo con una placa ficticia
Supongamos que una placa pedagógica declara 2,500 kg a 500 mm hasta 3,300 mm y otra fila declara 2,100 kg a 500 mm hasta 4,700 mm. Una carga de 2,300 kg con centro a 500 mm podría cumplir la primera fila a 3,000 mm, pero no la segunda a 4,500 mm. Si el centro real fuera 650 mm, ninguna de esas filas confirmaría la maniobra, aunque el peso fuera 2,000 kg. Haría falta la tabla aplicable o la confirmación del fabricante.
El ejemplo muestra por qué no se elige “el número más cercano”. La pregunta es binaria: ¿existe una condición documentada que cubra simultáneamente la carga real, su centro, la altura y la configuración? Si la respuesta no está en la placa o en documentación válida, la maniobra no queda justificada.
Qué hacer si la placa falta, está dañada o contradice la máquina
- Retira la incertidumbre de la operación: no uses memoria, una foto de internet ni la placa de otro equipo.
- Identifica modelo, serie y configuración: documenta mástil, horquillas, batería y aditamentos instalados.
- Contacta al fabricante o distribuidor competente: solicita una placa o tabla correspondiente a la combinación real.
- Conserva la trazabilidad: vincula la nueva documentación al número de serie y al historial de modificaciones.
- Actualiza procedimientos y capacitación: la información debe ser comprendida por quienes seleccionan, supervisan y operan.
La NOM-006-STPS-2023 exige avisos sobre capacidad máxima y procedimientos de seguridad elaborados de acuerdo con manuales o recomendaciones del fabricante. Una placa ilegible no es un detalle administrativo: elimina una entrada crítica del procedimiento.
Preguntas frecuentes
¿La capacidad nominal siempre está calculada a 500 mm?
No. Son comunes distintos centros de referencia según mercado y modelo. La única cifra válida es la que aparece en la placa y documentación del equipo concreto.
¿Puedo pesar la carga levantándola con el montacargas?
No uses la capacidad de elevación como báscula. Si el peso es desconocido, obtén documentación, usa un sistema de pesaje adecuado o sigue el procedimiento definido por una persona competente antes de intentar la maniobra.
¿Qué dato debe mandar: el folleto o la placa?
El folleto ayuda a preseleccionar. La placa y la tabla de capacidad de la configuración entregada determinan los límites operativos. Cualquier diferencia debe resolverse antes de usar el equipo.
Para comprender por qué estos valores cambian, consulta la guía sobre cómo funciona un montacargas y el dossier de partes y sistemas.
Control documental al recibir un equipo
En una compra o renta, fotografía la placa legible y compárala con la orden, el manual y la máquina entregada. Registra número de serie, mástil, largo de horquillas, batería y aditamentos. Si el contrato permite sustituir por un equipo “equivalente”, define por escrito qué significa: misma capacidad residual a la altura requerida, dimensiones compatibles, energía, llantas y dispositivos. La capacidad nominal por sí sola no establece equivalencia.
Conserva la fotografía con fecha, identificación interna y versión del documento. Si después se instala un aditamento, el expediente debe mostrar la aprobación y la nueva información de capacidad antes de regresar a operación. Esta trazabilidad evita que una placa correcta al inicio termine describiendo una configuración que ya no existe.
Incluye la lectura de placa en capacitación y evaluación: plantea cargas con diferentes centros y pide identificar la fila aplicable o decidir “información insuficiente”. La respuesta correcta no siempre es un número; saber detenerse cuando falta una condición es parte de la competencia.
