La idea central

La bomba no levanta directamente la carga: crea flujo. La resistencia del circuito genera presión; la válvula dirige el fluido; y el cilindro convierte esa presión en fuerza y movimiento. La capacidad segura sigue dependiendo de la placa, el mástil, la estructura y la estabilidad, no solo de la hidráulica.

El sistema hidráulico de un montacargas permite elevar el carro, inclinar el mástil y accionar aditamentos con movimientos controlados. Su funcionamiento básico puede seguirse como un recorrido: el fluido sale del depósito, atraviesa la bomba, llega al bloque de válvulas y entra al cilindro solicitado. Después regresa filtrado al depósito o queda confinado para sostener una posición, según el diseño.

Esta explicación sirve para comprender componentes, formular un reporte de falla más preciso y valorar una especificación. No es un manual de reparación. Los circuitos trabajan a presiones capaces de causar lesiones por inyección de fluido, caída de componentes o movimiento inesperado. Abrir líneas, ajustar válvulas, buscar fugas con la mano o trabajar bajo un mástil elevado corresponde a personal técnico competente con el equipo asegurado y la documentación del modelo.

Los componentes del circuito y su trabajo

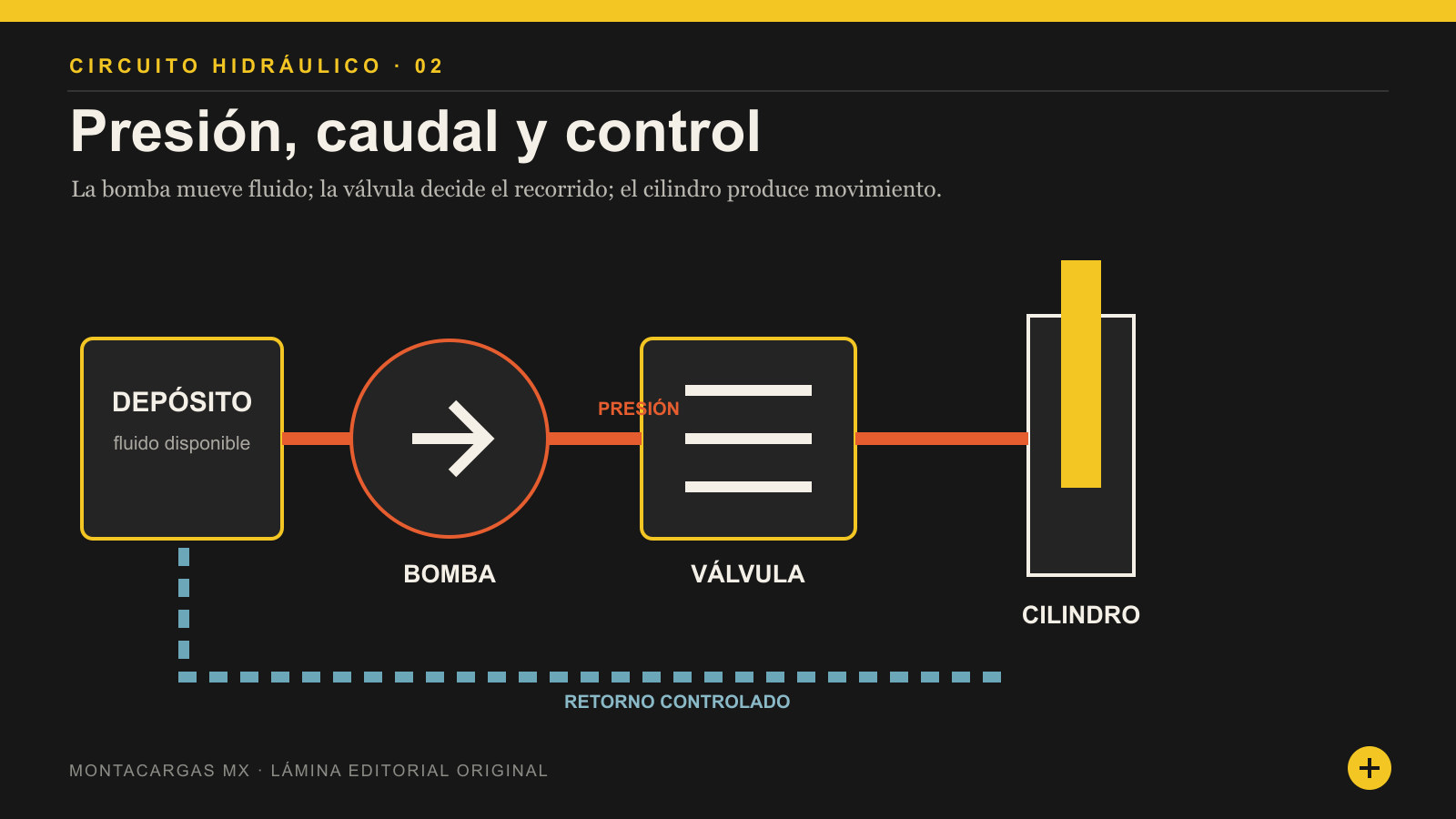

Cadena hidráulica básica

Cadena hidráulica básica
EspecificaciónValorNota
DepósitoAlmacena, desairea y ayuda a disipar calor del fluido.Nivel, contaminación y especificación afectan todo el sistema.
BombaConvierte energía mecánica en caudal hidráulico.No crea por sí sola la capacidad autorizada del equipo.
Válvula de alivioLimita la presión según el diseño.No debe ajustarse para hacer que el equipo levante más.
DistribuidorDirige y dosifica el flujo hacia elevación, inclinación o auxiliar.Su posición neutral y su modulación dependen del modelo.
Cilindro de elevaciónConvierte presión en fuerza lineal.Puede actuar directamente o mover etapas del mástil.
Cilindros de inclinaciónCambian el ángulo del mástil.Alteran geometría y estabilidad de la carga.
Mangueras y tuberíasTransportan presión y retorno.Abrasión, dobleces o fugas exigen evaluación.
Filtro y respiraderoRetienen contaminantes y permiten equilibrar el depósito.La saturación o entrada de suciedad acelera desgaste.

Presión, caudal, fuerza y velocidad: cuatro conceptos distintos

La presión es fuerza por unidad de área. En un cilindro idealizado, la fuerza disponible se aproxima multiplicando presión por área efectiva del pistón. El caudal es volumen de fluido por unidad de tiempo y se relaciona con la velocidad de desplazamiento. Más caudal puede producir un movimiento más rápido; más presión disponible permite vencer mayor resistencia, siempre dentro de los límites del circuito.

Estas relaciones explican por qué un sistema puede elevar lentamente, detenerse al recibir carga o calentarse. No permiten concluir que basta aumentar presión. La válvula de alivio protege componentes; las mangueras, cilindros, cadenas, mástil, chasis y estabilidad tienen límites coordinados. Modificar un ajuste sin la especificación del fabricante puede sobrecargar el sistema sin cambiar legalmente la capacidad de la placa.

Qué ocurre al subir, mantener y bajar

1. Elevación

El motor del montacargas —eléctrico o de combustión— impulsa una bomba directamente o a través de un accionamiento. Al solicitar elevación, el distribuidor abre un camino hacia el cilindro. La carga ofrece resistencia; la presión aumenta hasta generar la fuerza necesaria para desplazar el pistón. En muchos mástiles, el cilindro eleva un riel interior y las cadenas que pasan sobre poleas multiplican o transmiten el movimiento al carro.

2. Mantenimiento de posición

Al soltar el control, el distribuidor vuelve a neutral. Válvulas de retención y sellos deben limitar el retorno para que el mecanismo conserve posición dentro de la deriva admitida por fabricante. Una bajada visible sin orden, pérdida acelerada de altura o respuesta irregular no se corrigen operando con más rapidez: se reportan y evalúan.

3. Descenso

En el descenso, el peso del conjunto y de la carga puede empujar el fluido fuera del cilindro. La válvula dosifica el retorno para controlar la velocidad. Según el diseño, existen dispositivos que limitan el caudal ante una rotura o una condición anormal. La función no debe confundirse con dejar “caer por gravedad”: el movimiento se controla y debe responder de forma progresiva al mando.

Cómo se inclina el mástil

Los cilindros de inclinación suelen ser de doble efecto: el fluido presurizado actúa en uno u otro lado del pistón para extender o retraer el vástago. Como están anclados entre chasis y mástil, esa variación cambia el ángulo. La inclinación hacia atrás ayuda a asentar una carga durante el traslado cuando el procedimiento lo permite; la inclinación hacia adelante facilita el depósito. No compensa una carga fuera de placa.

Las funciones auxiliares —desplazador lateral, pinza, rotador o posicionador— requieren secciones adicionales del distribuidor y líneas hasta el carro. El aditamento consume caudal, añade masa y cambia el centro de carga. Por eso hidráulica y capacidad residual deben analizarse juntas.

El papel del fluido hidráulico

El aceite transmite energía, lubrica componentes, transporta calor y ayuda a sellar holguras internas. Viscosidad, aditivos y compatibilidad se eligen para la bomba, las válvulas, los sellos y el rango de temperatura. La documentación de Toyota insiste en consultar el manual para el grado y el nivel específicos. Una recomendación general de internet no es suficiente para seleccionar fluido ni intervalo.

El frío aumenta viscosidad y puede volver lenta la respuesta; el calor la reduce y acelera degradación. Aire, agua o partículas cambian compresibilidad, lubricación y desgaste. La cavitación puede producir ruido y daño cuando la bomba no recibe fluido en condiciones adecuadas. Un filtro saturado tampoco “limpia más”: restringe el circuito o activa un bypass, según diseño.

Señales observables y respuesta segura

Observar no es diagnosticar

  • Elevación lenta o irregular Puede relacionarse con nivel, temperatura, restricción, aire, bomba, válvula o carga.Estacionar según procedimiento y reportar; no ajustar presión.
  • Descenso sin orden Puede existir fuga interna o pérdida de control.Retirar de servicio y asegurar el mecanismo.
  • Ruido anormal Cavitación, aireación o daño son posibilidades, no diagnósticos.Detener antes de convertir una señal en una falla mayor.
  • Aceite visible Identificar zona sin tocar ni acercar piel a un chorro.Delimitar, limpiar conforme al procedimiento y pedir evaluación.
  • Manguera rozada o abultada La cubierta o refuerzo puede estar comprometido.No doblar, apretar ni cubrir para seguir operando.
  • Movimiento brusco Puede provenir de control, contaminación, carga o mecanismo.Reportar las condiciones exactas en que ocurre.
  • Temperatura u olor anormal Sugiere generación excesiva de calor o degradación.Revisar alarmas y seguir el manual; no abrir un depósito caliente.

Cómo redactar un reporte útil de falla

“No levanta” es insuficiente. Un reporte útil identifica equipo, serie, horómetro, temperatura, función afectada, altura, presencia de carga, ruido, testigo y localización de una fuga visible. Por ejemplo: “Al solicitar elevación sin carga, el carro sube a velocidad normal hasta 1 m y después se vuelve intermitente; no ocurre al inclinar; aparece testigo hidráulico; equipo detenido”. Esa descripción no diagnostica, pero reduce ambigüedad.

El técnico debe comparar el síntoma con el diagrama y las presiones del modelo, inspeccionar de manera segura y registrar la reparación. La NOM-006-STPS-2023 exige un programa específico de revisión y mantenimiento con maquinaria, actividad, periodicidad, tipo de intervención, fecha y responsable. También pide procedimientos elaborados con manuales o recomendaciones del fabricante.

Tres errores de interpretación frecuentes

  1. Confundir presión con capacidad: la hidráulica puede generar fuerza mientras el equipo ya está fuera de su envolvente estable.
  2. Usar una periodicidad universal: el intervalo depende del fabricante, fluido, horas, ambiente, temperatura y análisis.
  3. Diagnosticar por un síntoma: elevación lenta puede tener causas hidráulicas, eléctricas, mecánicas o simplemente una condición de carga; se requieren mediciones y documentación.

Preguntas frecuentes

¿Todos los montacargas usan una sola bomba?

No. La arquitectura varía. Puede haber bomba común para dirección y funciones de carga, bombas separadas, desplazamiento variable, motores eléctricos independientes o sistemas con prioridad. El diagrama del modelo manda.

¿Por qué las cadenas intervienen si el sistema es hidráulico?

Porque el cilindro produce movimiento lineal y el conjunto de mástil puede transmitirlo al carro mediante cadenas y poleas. Hidráulica, rieles, rodillos y cadenas forman un sistema de elevación integrado.

¿Se puede reparar una manguera con una abrazadera?

No debe improvisarse una reparación sobre una línea presurizada. La manguera y sus terminales deben cumplir la especificación del circuito e instalarse mediante un procedimiento técnico.

Para ubicar cada componente en la máquina, consulta partes de un montacargas. Para entender cómo la fuerza hidráulica se relaciona con estabilidad y placa, vuelve a cómo funciona un montacargas.

Dirección hidráulica y prioridad de flujo

En varios montacargas la dirección también usa potencia hidráulica. Un circuito de prioridad puede reservar caudal para girar aunque el operador solicite elevación al mismo tiempo. En otras arquitecturas hay una bomba o motor independiente. La sensación del volante, la velocidad de la función y la respuesta con motor o llave apagados cambian entre modelos; no se debe asumir el comportamiento de un automóvil.

Cuando dos funciones se accionan simultáneamente, el distribuidor reparte el caudal y la velocidad puede disminuir. Eso puede ser normal dentro del diseño o revelar una condición, según manual y mediciones. Un reporte útil indica si el síntoma aparece al elevar solo, inclinar solo, dirigir solo o combinar funciones.

Eficiencia y calor: a dónde va la energía perdida

Ningún circuito es ideal. Fricción, paso por orificios, fugas internas controladas y caídas de presión convierten parte de la energía en calor. El depósito, el flujo de aire y, en algunos equipos, un enfriador ayudan a mantener temperatura. Operar continuamente contra la válvula de alivio desperdicia potencia y calienta el fluido; por eso no se debe sostener un mando al final de carrera más allá de lo indicado.

La temperatura también modifica la viscosidad. Un aceite frío puede aumentar pérdidas de carga; uno excesivamente caliente reduce película lubricante y acelera oxidación. La lectura correcta se hace con la especificación del fabricante, sensor, condición ambiental y carga de trabajo. Tocar una línea no es un método seguro ni preciso.

Contaminación: pequeña partícula, efecto de sistema

Las holguras internas de bombas y válvulas son pequeñas. Partículas pueden rayar superficies, trabar un carrete o aumentar fuga interna; agua favorece corrosión y cambia lubricación; aire comprimido produce respuesta elástica y espuma. Mantener limpios tapones, respiraderos y conexiones durante servicio es tan importante como elegir el fluido.

El color oscuro por sí solo no diagnostica el aceite. Puede deberse a formulación, temperatura o contaminación. Un análisis de fluido mide propiedades y partículas; la decisión de cambiar, filtrar o investigar debe seguir criterios técnicos. Reemplazar aceite sin corregir la fuente de ingreso puede limpiar temporalmente el síntoma y repetir el daño.

Límites del mantenimiento del operador

La revisión previa puede incluir nivel visible cuando el manual lo indica, manchas, mangueras, conexiones, respuesta de elevación y testigos. No incluye abrir un depósito presurizado, aflojar conexiones, purgar, ajustar alivio o sostener el mástil con medios improvisados. La energía hidráulica permanece almacenada aun con el motor detenido.

Antes del servicio se aplica el procedimiento de bloqueo, se baja o sostiene mecánicamente el conjunto con dispositivos aprobados, se descarga energía según manual y se delimita el área. Después se realizan pruebas controladas sin personas en la zona de peligro y se registra la condición de retorno.

Cómo leer un diagrama hidráulico sin usarlo para reparar

Un esquema usa símbolos para depósito, bomba, válvula, filtro y cilindro. Las líneas muestran conexiones lógicas, no la ruta física exacta. Puertos P, T, A y B suelen representar presión, tanque y vías de trabajo, pero la convención del manual manda. Identificar el símbolo ayuda a entender qué función comparte un circuito; medirlo requiere procedimiento, puntos y equipo adecuados.

La posición neutral del distribuidor revela si una bomba descarga al tanque o mantiene una línea cerrada; válvulas de retención indican flujo permitido; un alivio conecta presión con retorno al superar su ajuste. El dibujo puede incluir acumulador, divisor, prioridad o válvula de ruptura. Nunca asumas que un componente ausente del esquema simplificado no existe en la máquina.

Para gestión de flota, conserva el diagrama correspondiente a serie y configuración, no solo al modelo comercial. Registra revisiones del manual y modificaciones aprobadas. Cuando un aditamento agrega circuito auxiliar, actualiza mangueras, capacidad, identificación de controles y entrenamiento.
